產品介紹

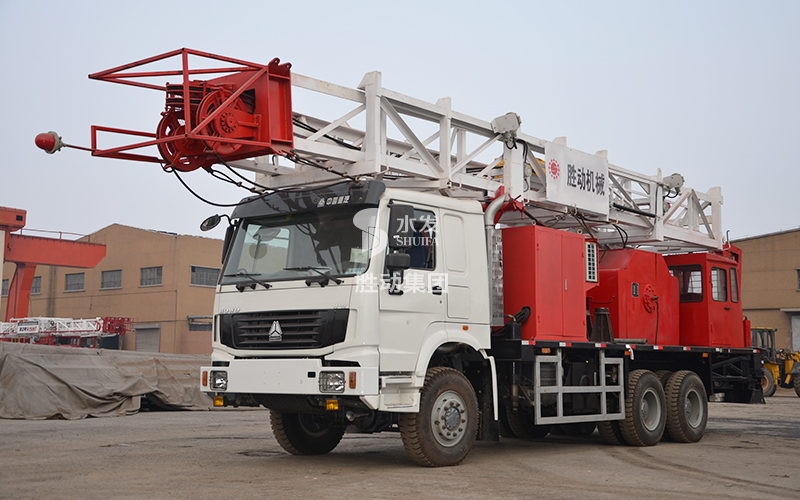

XJ60WDBZ型無繃?yán)K網電修井機主要用于油田井深范圍在2600m以內的油、氣、水井等小修作業，該機適用于環境空間受限以及難以鉆地錨的井位，如：叢式井、道路井、居民區井、凍土油區、山區井等，該機無需配備箱變總成，直接從井場變壓器低壓端取電，可快速完成作業準備，提高作業效率，降低生產成本。該產品主要由電控系統、變頻電機、角傳動箱、絞車總成、氣路系統、液壓系統、操作系統、井架、底盤等組成。
功能特點
| 【安全性好】 | 【節能、環保，作業成本低】 | 【技術先進，操控性好】 |
| 【整機穩定性好】 | 【輔助作業時間少，作業不受井場空間限制】 |
| 井架尾部采用伸縮液壓千斤的結構，提高了設備前后方向的穩定性。在底盤尾部采用大跨度伸縮千斤結構，增加了支點間距，提高了設備側向的穩定性。 | 不需要鉆取地錨和安裝風載繃?yán)K，縮短了作業準備時間，提高了工作效率，降低了工人的勞動強度。無風載繃?yán)K，減少了井場作業面積；車身短小、作業靈活，作業時不受井場空間限制。 |
技術參數
| 發動機型號 | WD615.92C（國Ⅲ） | 變速箱型號 | 9JS119 |
|---|---|---|---|
| 發動機額定功率 | 198kw | 變速箱最大輸入功率 | 220KW |
| 發動機額定轉速 | 2200r/min | 變速箱最大輸入轉速 | 2600r/min |
| 行駛最高車速 | 80km/h | 最小轉彎半徑 | 13m |
| 整車最大爬坡度 | 30° | 底盤驅動型式 | 6*4/6*6 |
| 主電機額定功率 | 50KW | 動力部分額定電壓值 | 380V |
| 操作系統額定電壓值 | 24V | 最大修井深度 | 2600m（φ73mm油管） |
| 最大鉤載載荷 | 600KN | 額定鉤載載荷 | 300KN |
| 滾筒型式 | 單滾筒 | 滾筒剎車型式 | 液壓盤式剎車 |
| 井架高度 | 18m | 鋼絲繩股數 | 6股繩 |
| 提升速度 | 0.2-1.5m/s | 鋼絲繩直徑 | φ22mm |
| 整車外形尺寸 | 11300*2500*4050 | 整機質量 | 28000kg |
